前言：何为卷积神经网络
卷积神经网络是一种深度学习模型，包括了卷积层，激活函数，池化层以及全连接层等等，他的设计灵感来自于生物学中的视觉系统，旨在模拟人类视觉处理的方式。
CNN的三大特性：局部连接，权重共享，池化
一、卷积层
1.1 卷积过程
卷积层的主要作用是提取输入数据中的局部特征
这张动画中蓝色的框就是指一个数据窗口，红色框为卷积核（滤波器），最后得到的绿色方形就是卷积的结果（卷积操作是通过滑动卷积核，在每个局部区域上进行“先乘再和”的运算，最终生成一个特征图，每个输出值是一个标量。）
1.2 卷积层的作用以及涉及的超参数详解
卷积层主要用来提取局部特征。
在实际使用中涉及到的参数有：
卷积核大小：决定了卷积核覆盖的局部区域大小，影响特征提取的粒度。较小的卷积核可以捕捉更细粒度的特征，适合提取边缘和纹理；较大的卷积核可以捕捉更广泛的特征，但计算量更大。
卷积核形状参数一定要是奇数，因为奇数大小的卷积核具有唯一的中心像素，便于在卷积操作中均匀取样并保持对称性，同时有助于处理图像边缘，避免模糊和信息损失。
步长：每次滑动的位置，控制卷积核每次移动的像素数，影响输出特征图的尺寸
填充：在输入数据的边缘添加额外的像素（通常为零），以控制输出特征图的尺寸。

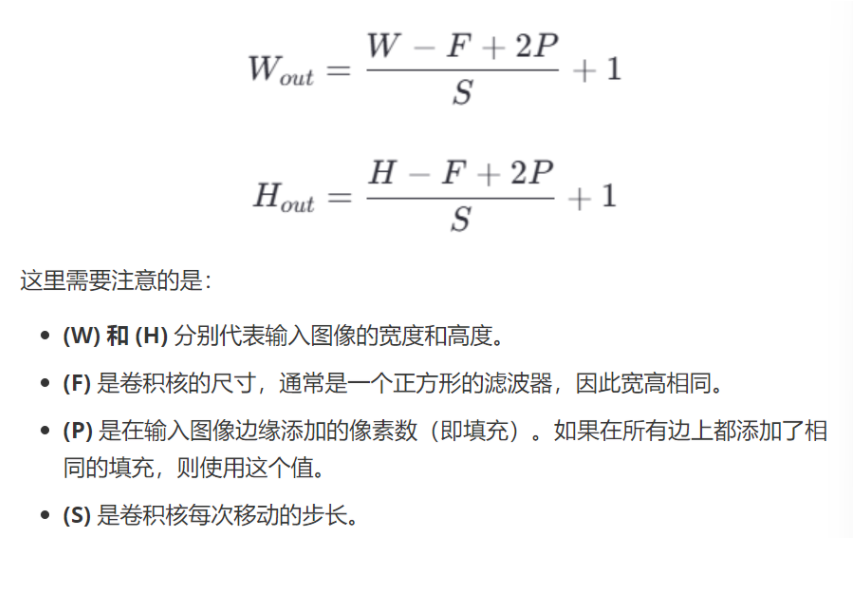

1.3 特征图尺寸计算公式（重要）

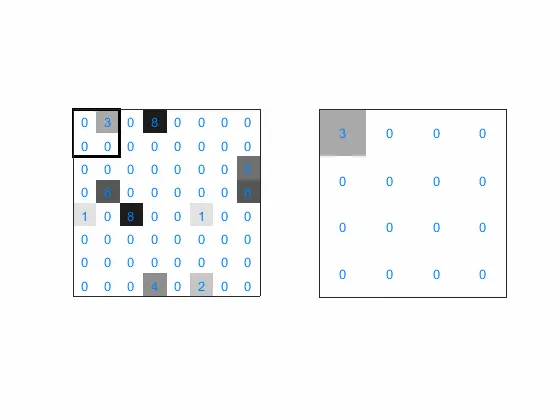

二、池化层
池化层的主要作用是对非线性激活后的结果进行下采样，以减少参数的数量，避免过拟合，并提高模型的处理速度，提高计算速度，同时提高所提取特征的鲁棒性。
分为最大池化和平均池化

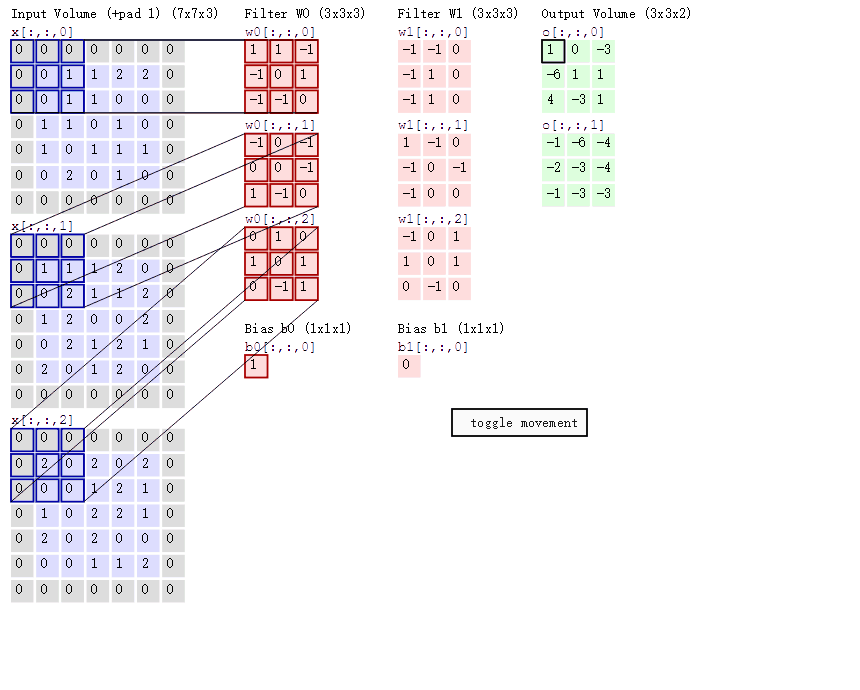

三、多通道卷积
对于彩色图片有RGB三个通道，需要处理多输入通道的场景。输出特征图往往也会具有多个通道，而且在神经网络的计算中常常是把一个批次的样本放在一起计算，最后将每个通道特征图对应位置进行相加得到一张新的特征图，所以卷积算子需要具有批量处理多输入和多输出通道数据的功能。
四、构建一个简单的卷积神经网络
下面我们将以最经典的LetNet为案例来构建一个简单的CNN网络骨架

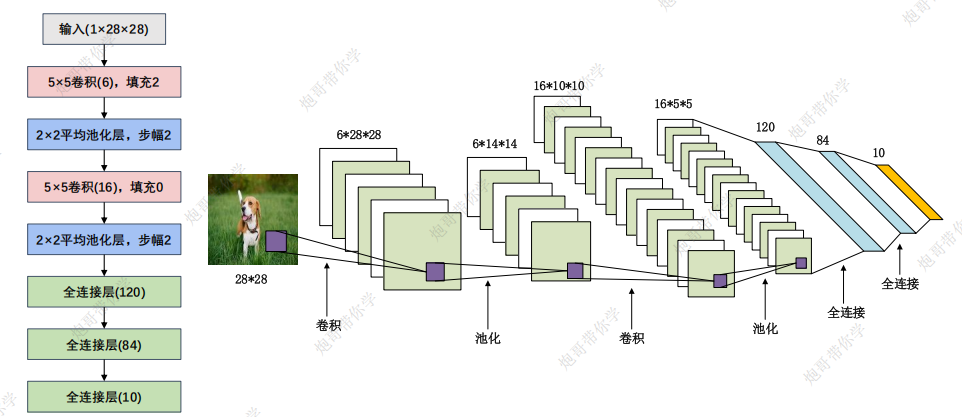

首先我们先贴出LetNet的网络结构图如下
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| from sympy import Sum
import torch
import torch.nn as nn
from torchsummary import summary
class LeNet(nn.Module):
"""
下面是比较详细的参数名，具体参数值详见结构图
"""
def __init__(self):
super(LeNet,self).__init__()
self.model = nn.Sequential(
nn.Conv2d(in_channels=1, out_channels=6, kernel_size=5, padding=2),
nn.Sigmoid(),
nn.AvgPool2d(kernel_size=2, stride=2),
nn.Conv2d(in_channels=6, out_channels=16, kernel_size=5, padding=0),
nn.AvgPool2d(kernel_size=2),
nn.Flatten(),
nn.Linear(in_features=16*5*5, out_features=120),
nn.Linear(in_features=120, out_features=84),
nn.Linear(in_features=84, out_features=10)
)
def forward(self,input):
output = self.model(input)
return output
letnet = LeNet()
print(summary(letnet,input_size=(1,28,28),batch_size=8))
|
最终运行结果：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
| ----------------------------------------------------------------
Layer (type) Output Shape Param #
================================================================
Conv2d-1 [8, 6, 28, 28] 156
Sigmoid-2 [8, 6, 28, 28] 0
AvgPool2d-3 [8, 6, 14, 14] 0
Conv2d-4 [8, 16, 10, 10] 2,416
AvgPool2d-5 [8, 16, 5, 5] 0
Flatten-6 [8, 400] 0
Linear-7 [8, 120] 48,120
Linear-8 [8, 84] 10,164
Linear-9 [8, 10] 850
================================================================
Total params: 61,706
Trainable params: 61,706
Non-trainable params: 0
----------------------------------------------------------------
Input size (MB): 0.02
Forward/backward pass size (MB): 0.81
Params size (MB): 0.24
Estimated Total Size (MB): 1.06
----------------------------------------------------------------
None
|
